本案簡介:
                        本套120平二層舒適農村自建房設計圖紙為歐式風格,外觀精致、小巧,戶型經濟、實用,紅色坡屋頂色彩艷麗,搭配黃色外墻和漂亮文化石極具美感,主體造價16-20萬之間,是經濟自建房首選方案。

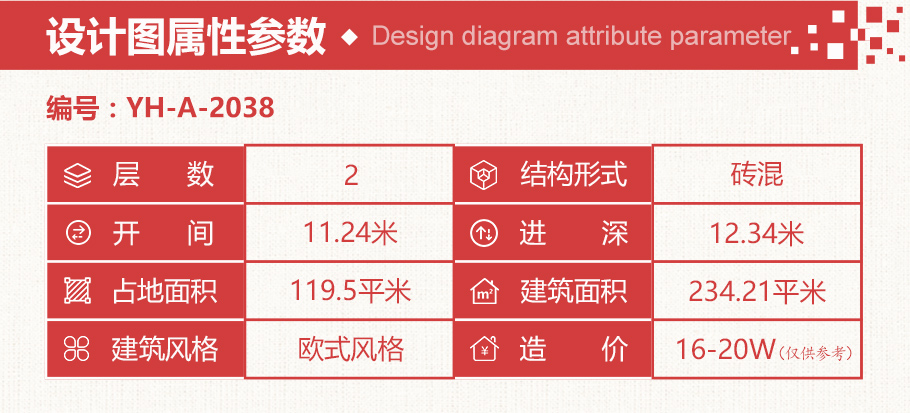

                            | 圖片屬性 |

                            | 風格:歐式 | 層數(shù):二層 | 結構形式:磚混結構 | 圖紙編號:YH-A-2038 |

                            | 開間:11.24米 | 進深:12.34米 | 占地面積:119.5平方米 | 建筑面積:234.21平方米 |



                            | 圖紙內容 |

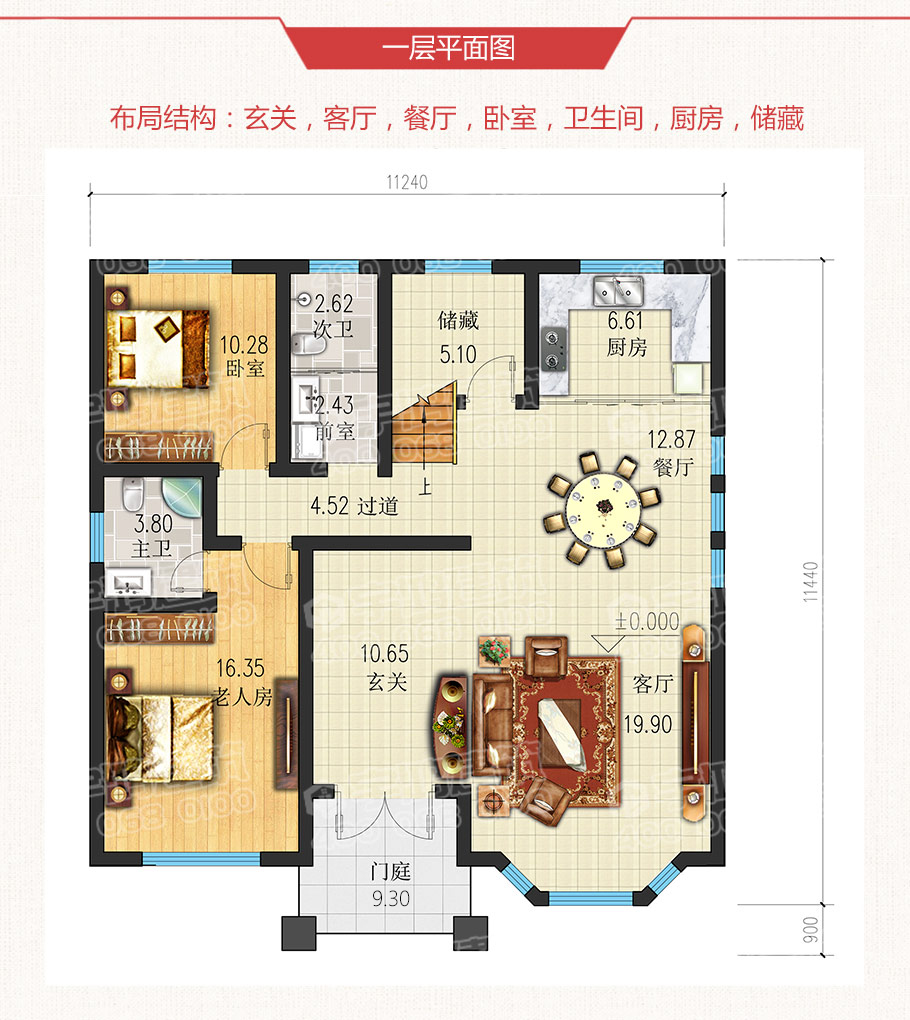

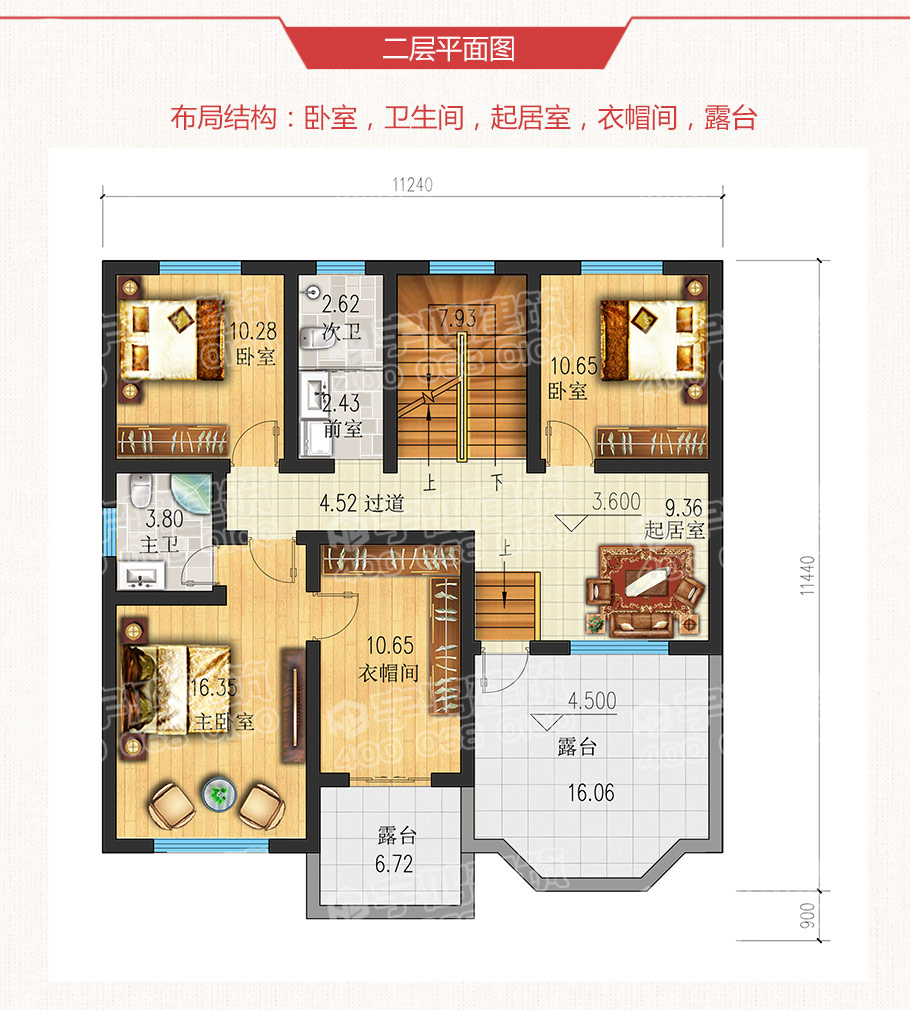

                            | 建筑圖: | 建筑平面圖:一層平面圖,二層平面圖;

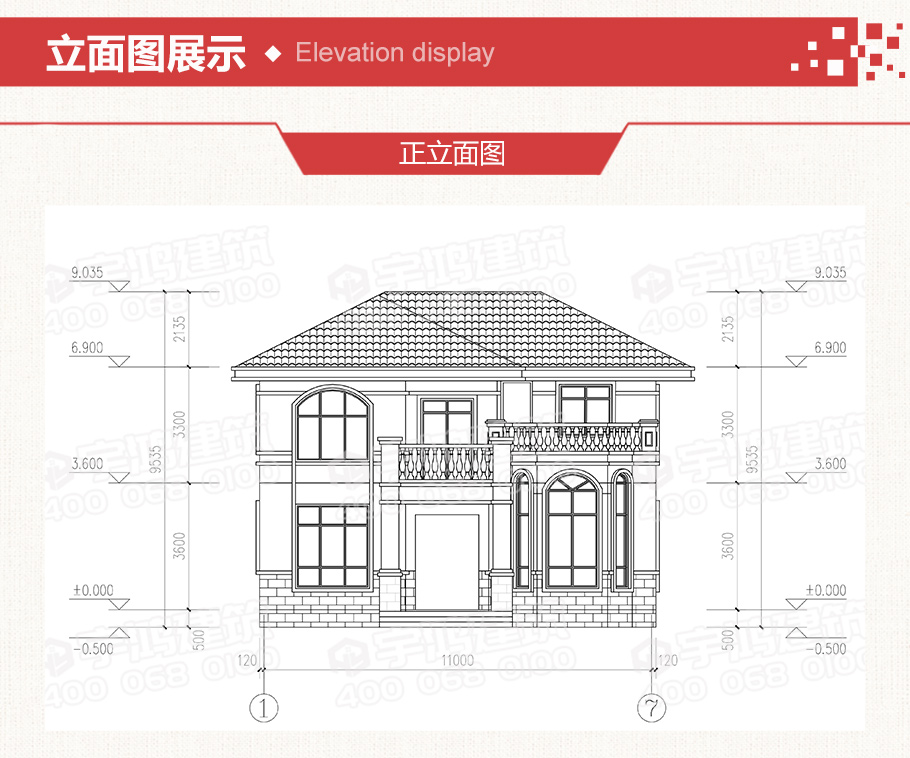

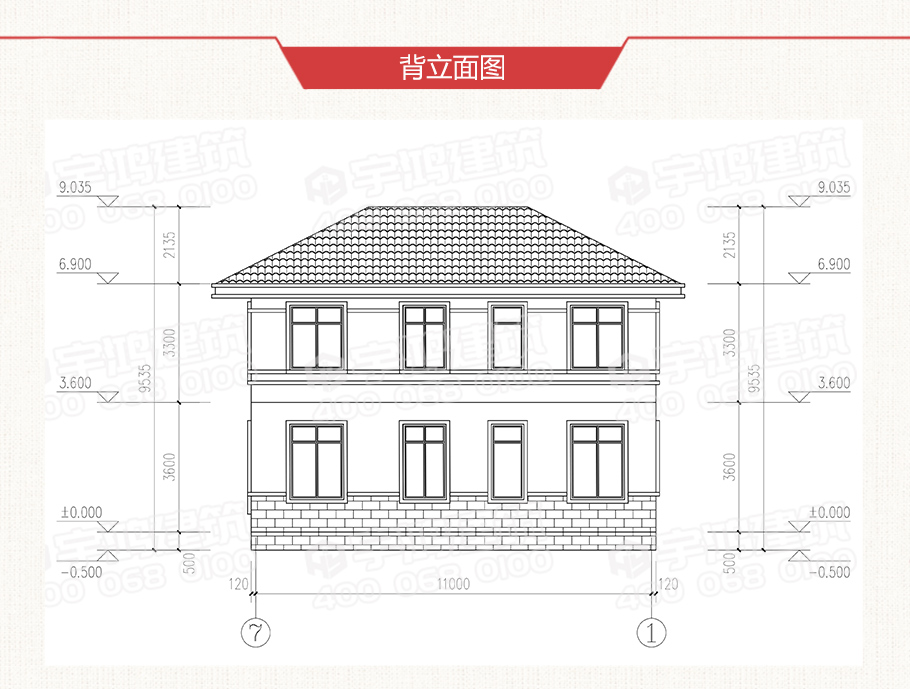

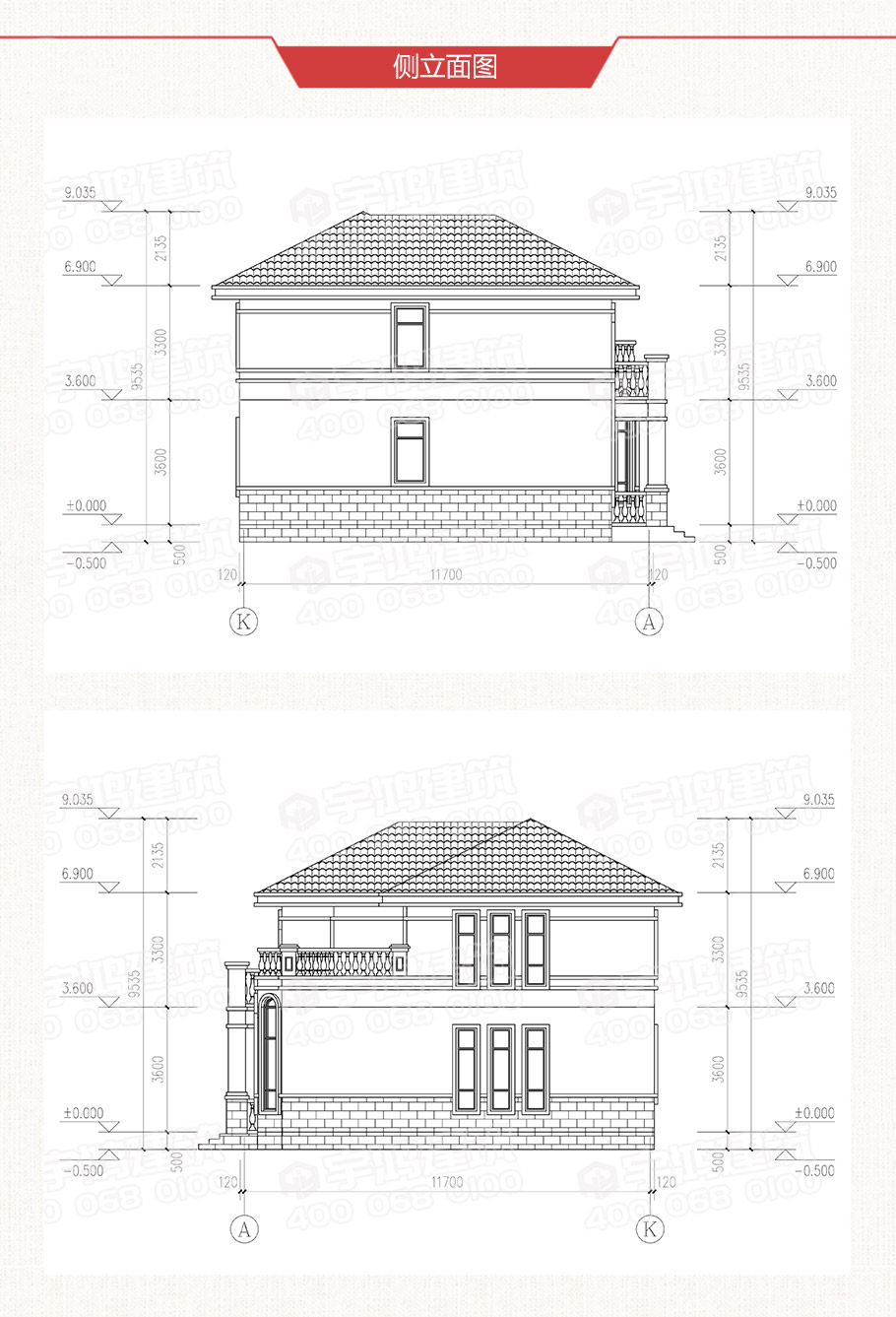

建筑立面圖:東立面圖,西立面圖,南立面圖,北立面圖,剖面圖;
大樣圖:樓梯詳圖,細部大樣,門窗大樣 |

                            | 結構圖: | 柱施工圖:基礎平面圖,一層柱平面圖,二層柱平面圖,屋頂柱平面圖;
梁施工圖:一層梁平法施工圖,二層梁平法施工圖,頂層梁平法施工圖;
板施工圖:層板平法施工圖,二層板平法施工圖,屋頂層板平法施工圖
詳圖:樓梯平面,樓梯剖面圖;
其他:坡屋面施工說明圖一,坡屋面施工說明圖二 |

                            | 給排水圖: | 樓層給排水平面圖:一層給排水平面圖,二層給排水平面圖;
屋頂給排水平面圖;
衛(wèi)生間排水系統(tǒng)圖 |

                            | 電氣圖: | 配電系統(tǒng)圖;
插座平面圖:一層插座平面圖,二層插座平面圖,屋頂層插座平面圖;
照明平面圖:一層照明平面圖,二層照明平面圖,屋頂照明平面圖接地平面圖,防雷平面圖 |
