                120平帶旋轉樓梯的農村三層別墅設計圖紙及效果圖片


                    ¥998



                            - 建筑層數:三層
- 結構形式: 磚混結構
- 開間尺寸: 11.04米
- 進深尺寸: 13.07米
- 占地面積: 121.3平方米
- 建筑面積: 336.88平方米
- 建筑風格: 歐式
- 主體造價:24~28萬(僅供參考)









                        本案簡介:
                        本戶型為漂亮130平帶旋轉樓梯的農村別墅設計圖紙及效果圖片,從效果圖中來看,外觀采用的是歐式的設計風格,顯得非常的奢華大氣,讓人看上一眼就會被這棟三層別墅的高貴氣息所吸引!占地128.8平方米,復式挑空客廳使得房間遼闊寬廣,帶給人極強的視覺沖擊力。室內的設計很貼切住戶的環境需求以及實用性,主臥空間舒適,空間利用率高,給需要的人營造了一個溫暖舒適的家。


                            | 圖片屬性 |

                            | 風格:歐式 | 層數:三層 | 結構形式:磚混結構 | 圖紙編號:YH-A-3072 |

                            | 開間:11.04米 | 進深:13.07米 | 占地面積:121.3平方米 | 建筑面積:336.88平方米 |



                            | 圖紙內容 |

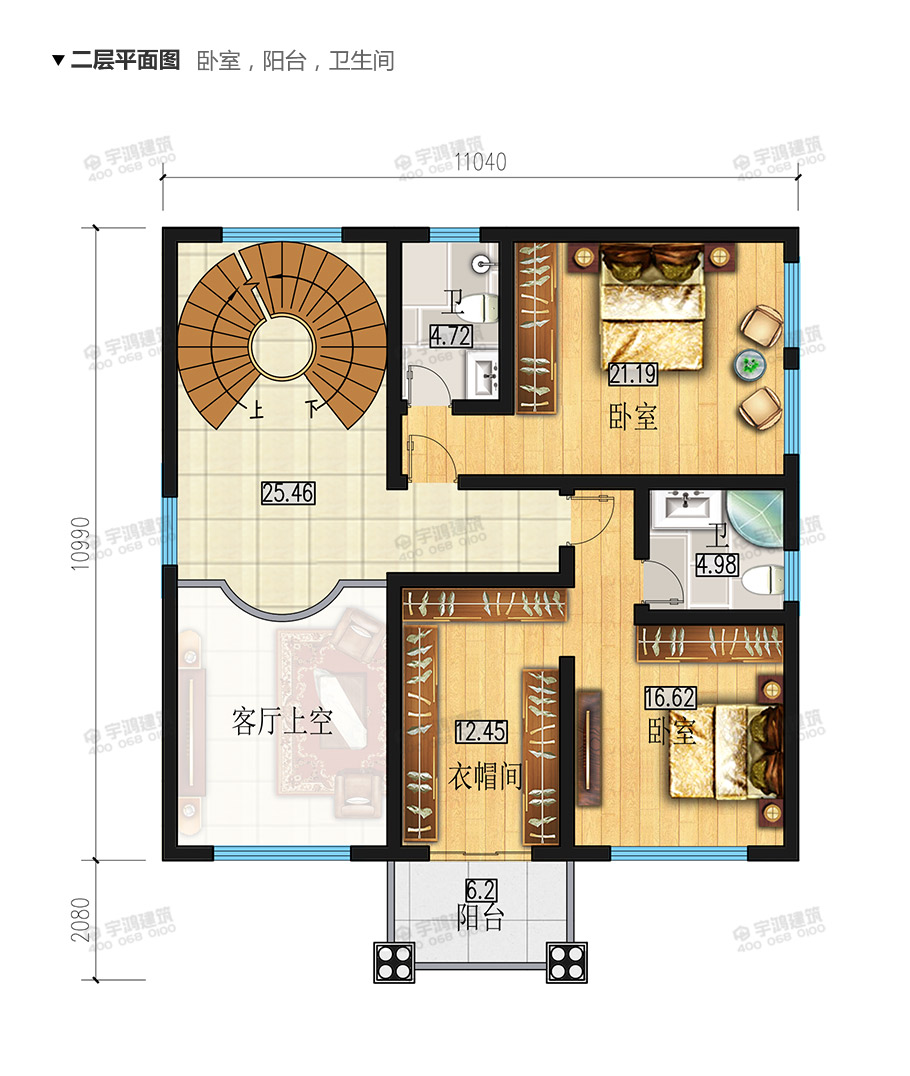

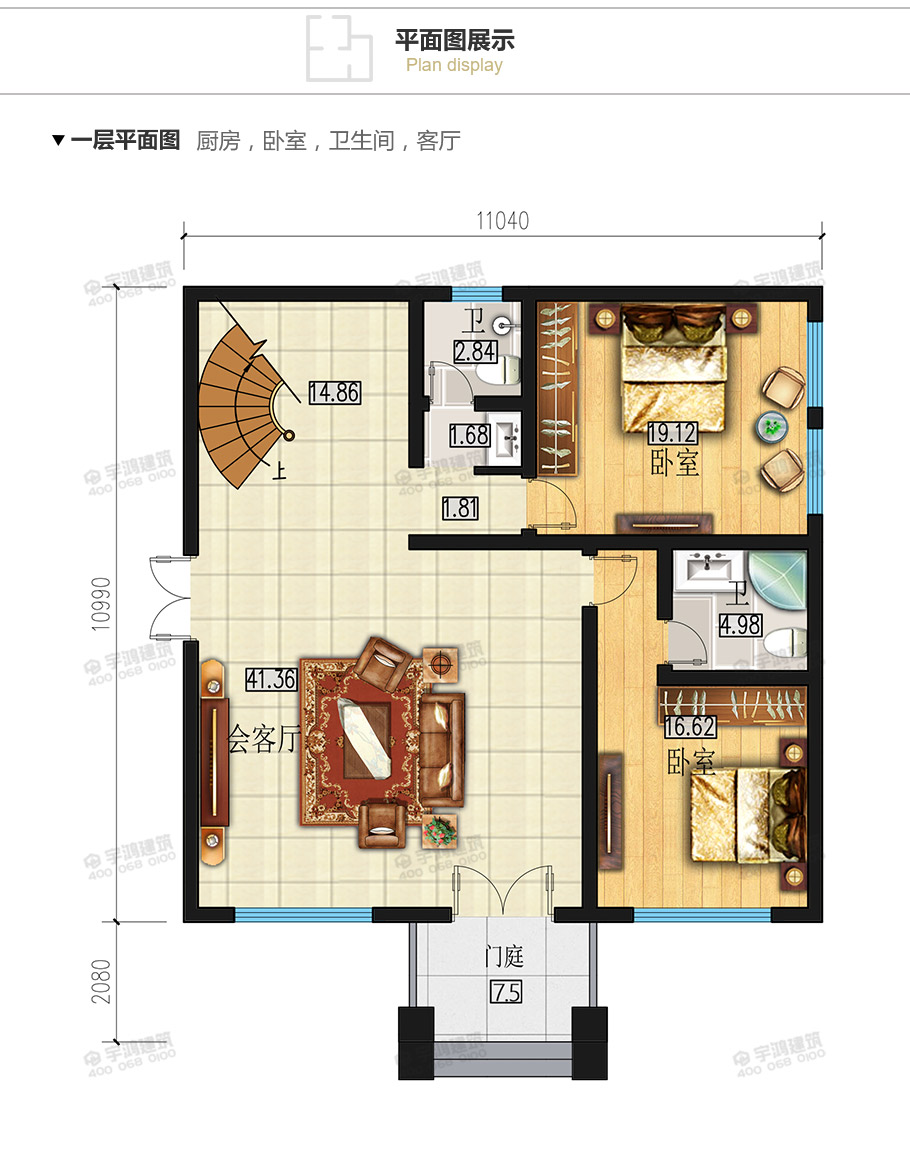

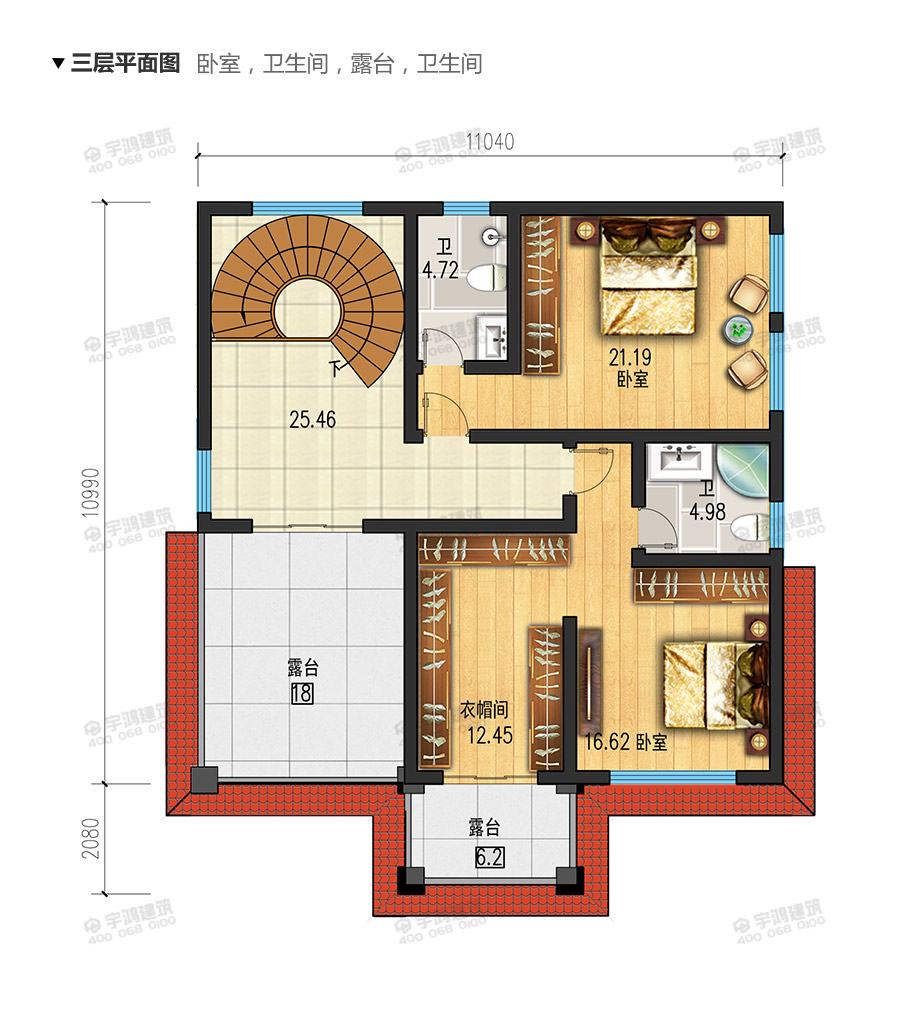

                            | 建筑圖: | 建筑平面圖:一層平面圖,二層平面圖,三層平面圖;

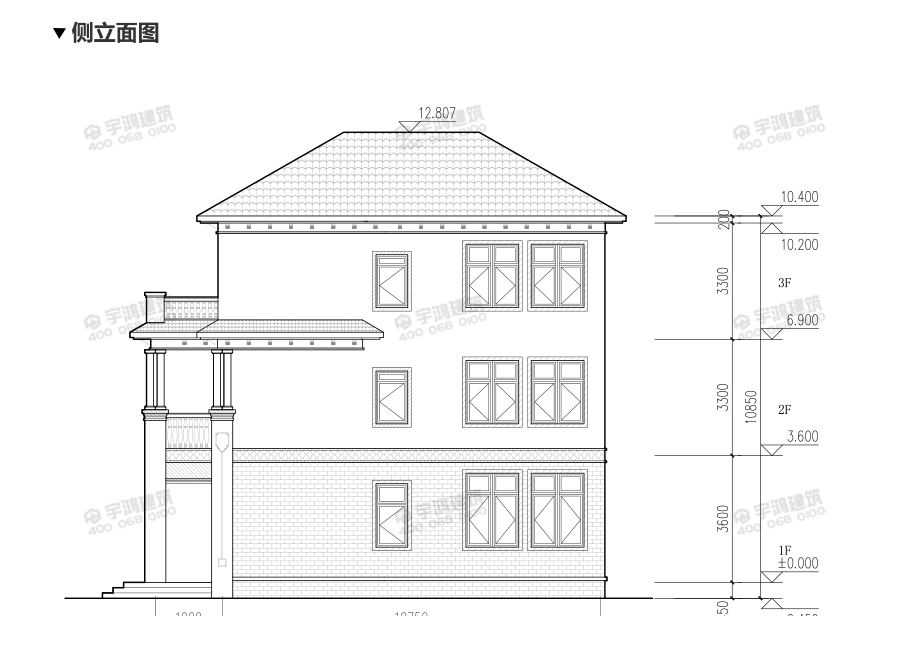

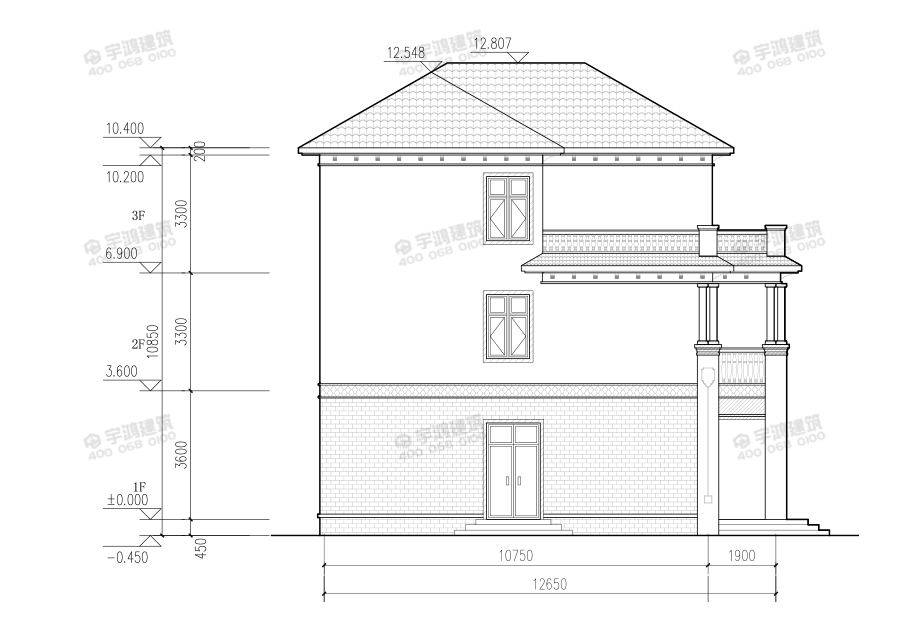

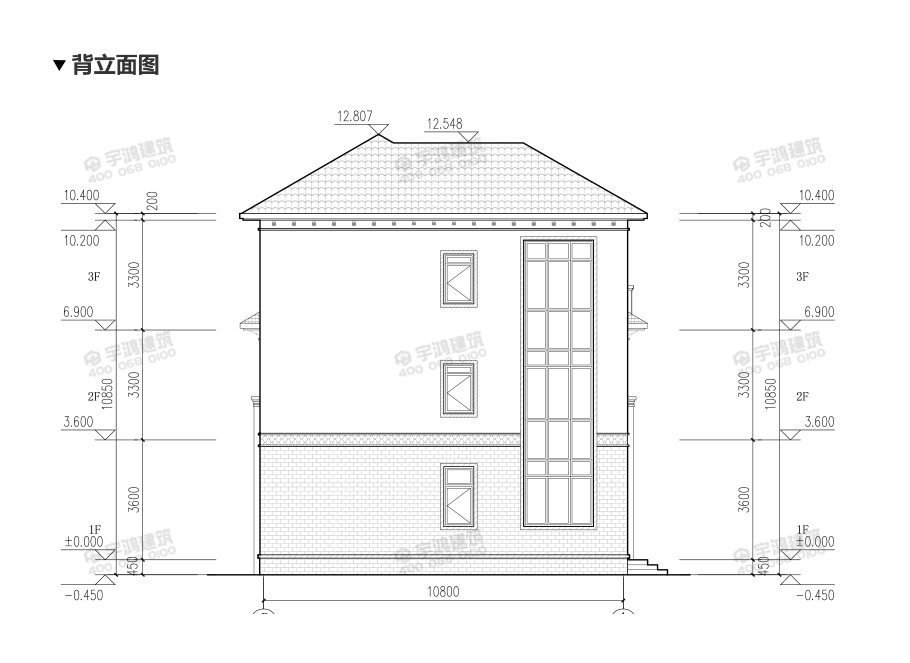

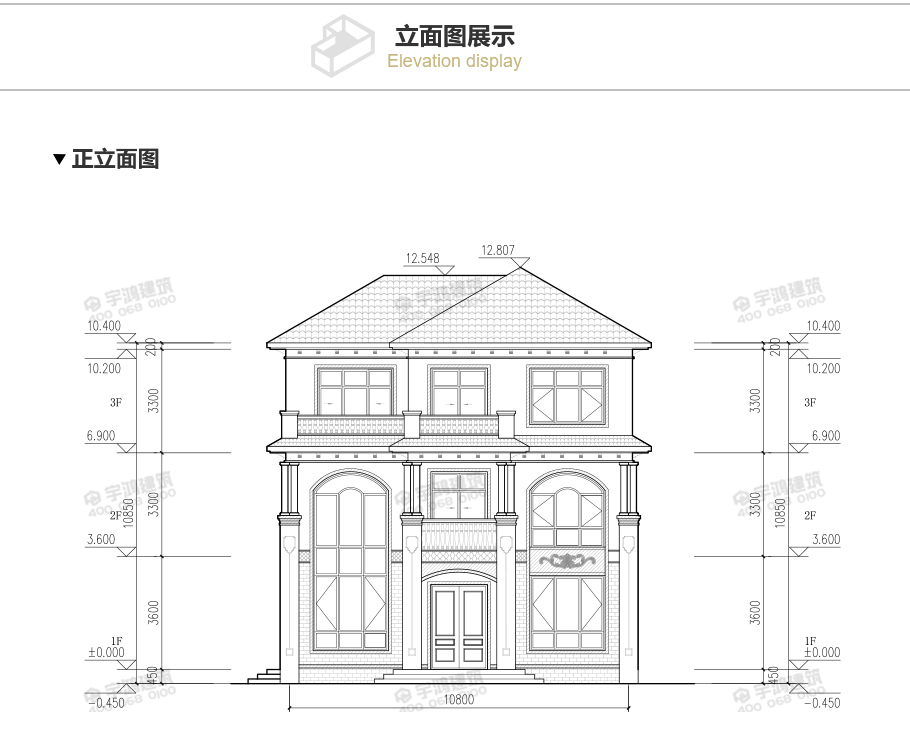

建筑立面圖:東立面圖,西立面圖,南立面圖,北立面圖,剖面圖;
大樣圖:樓梯詳圖,細部大樣,門窗大樣 |

                            | 結構圖: | 柱施工圖:基礎平面圖,一層柱平面圖,二層柱平面圖,三層柱平面圖,屋頂柱平面圖;
梁施工圖:一層梁平法施工圖,二層梁平法施工圖,三層梁平法施工圖,頂層梁平法施工圖;
板施工圖:層板平法施工圖,二層板平法施工圖,三層板平法施工圖,屋頂層板平法施工圖
詳圖:樓梯平面,樓梯剖面圖;
其他:坡屋面施工說明圖一,坡屋面施工說明圖二,坡屋面施工說明圖三 |

                            | 給排水圖: | 樓層給排水平面圖:一層給排水平面圖,二層給排水平面圖,三層給排水平面圖;
屋頂給排水平面圖;
衛生間排水系統圖 |

                            | 電氣圖: | 配電系統圖;
插座平面圖:一層插座平面圖,二層插座平面圖,三層插座平面圖,屋頂層插座平面圖;
照明平面圖:一層照明平面圖,二層照明平面圖,三層照明平面圖,屋頂照明平面圖接地平面圖,防雷平面圖 |
